天正电气CAD自动生成图纸目录怎么理解-相关要点和注意事项
时间：2026-09-04 12:59:50 编辑：袖梨 来源：一聚教程网
如果只是逐项记功能，cad的实际价值并不容易看出来。把cad、天正电气、CAD放到具体场景里理解，使用时会更清楚。
从操作角度看，1、 标题栏按1:1比例绘制，与实际图纸尺寸一致。将图纸名称和图号以CAD属性形式插入标题栏内，文字样式及字高可自行设定，确保不影响正常使用就能。

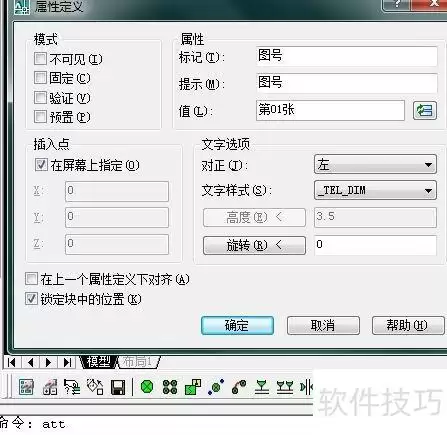

2、 输入ATT快捷方式，就能开启属性定义功能。

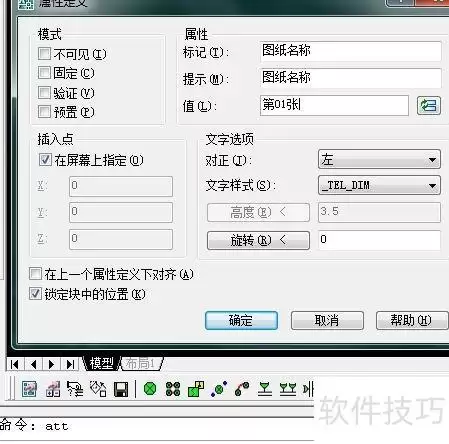

3、 在属性栏中将图纸名称替换为第01张，提示文字设为图纸名称，完成修改。
4、 图号同样采用此法完成。
5、 将完成的标题栏创建为天正图块，方便后续插入图框时调用。
6、 天正菜单中设置图库管理选项
7、 图库管理：图片资源库
8、 图库中的普通标题栏图框集合
9、 新图纸入库普通标题栏
10、 选定入库区域后点击端点
11、 新图制作完成并入库
12、 天正菜单中选择文件布图并插入图框
13、 选取图幅并插入标准标题栏
14、 选新入库标题栏并插入

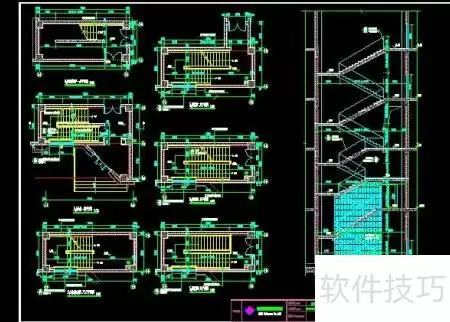

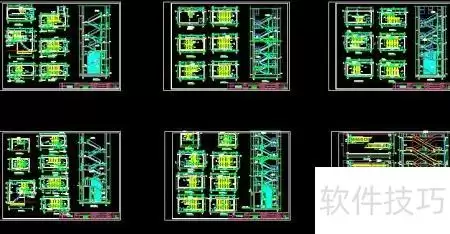

换到实际使用里，15、 根据每张图纸的内容，将图框中的图形名称和图号逐一填写完整（示例中仅设置了前两个，其余请自行补充），设置完成后务必保存文件，避免信息丢失。
16、 双击标题栏，依次修改图号与图纸名称后确认。
17、 重复步骤2，修改第二个标题栏，图号更新为第02张。
18、 完成所有标题栏修改后，依次点击天正菜单中的文件布图与图纸目录选项。

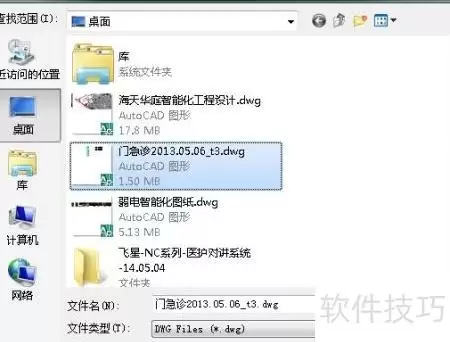

19、 挑选文件
20、 生成目录结构
