背景

这里我们拿一个Logstore中的网关数据（阿里云SLB日志）举例，对其数据进行加工并分发到不同的Logstore中。

数据

源logstore（slb-log）的数据内容是一个阿里云SLB的网络日志，格式样例如下：

__source__:log_service__tag__:__receive_time__:1559799897__topic__:body_bytes_sent:740client_ip:1.2.3.4host:m.abcd.comhttp_host:m.abcd.comhttp_referer:-http_x_forwarded_for:-http_x_real_ip:-read_request_time:0request_length:0request_method:GETrequest_time:0.000request_uri:/category/abc/product_id?id=75&type=2&sam=123scheme:httpsserver_protocol:HTTP/2.0slb_vport:443slbid:lb-1234ssl_cipher:ECDHE-RSA-AES128-GCM-SHA256ssl_protocol:TLSv1.2status:200tcpinfo_rtt:58775time:2019-06-06T13:44:50 08:00upstream_addr:1.2.3.4:80upstream_response_time:4.1234upstream_status:200vip_addr:1.2.3.4write_response_time: 4.1234

目标

这里我们希望对数据进行如下加工，获取三份数据：

分发

将所有status非2XX或者3XX的请求，复制一份到目标logstore: slb-log-error中，日志时间180天，以便进一步做研发与安全类分析，__topic__设置为slb_error将所有不那么重要的图片或静态资源的请求日志，分发到目标logstore: slb-log-media，日志保存30天, topic设置为slb_media_request其他的请求日志，用于进一步分析统计业务对接的，分发到目标logstore: slb-log-normal，日志保存90天，topic设置为slb_normal

转换

对slb_media_request的请求 提取如下字段

object_file=app.iconobject_type = icon # css, jpeg, js 等 保留如下字段：

http_referer:-body_bytes_sent:740client_ip:1.2.3.4host:m.abcd.comrequest_time:4.33 slb_normal请求 保留如下字段

body_bytes_sent:740client_ip:1.2.3.4host:m.abcd.comhttp_referer:-http_x_real_ip:-request_length:0request_method:GETrequest_time:4.33request_uri:/category/abc/product_id?id=75&type=2&sam=123scheme:httpsslb_vport:443slbid:lb-1234status:200time:2019-06-06T13:44:50 08:00 提取request_uri的参数加上前缀reqparam_

reqparam_id: 75reqparam_type: 2reqparam_sam: 123 http_x_real_ip如果为空或者-时，填上client_ip的值提取host中的domain值:

domain:abcd

准备工作

目标logstore准备

创建好如下3个logstore

slb-log-normal# 日志保存90天，逻辑命名定为target0slb-log-error# 日志保存180天，逻辑命名定为target1slb-log-media# 日志保存30天， 逻辑命名定为target2 并各自配置好索引
点击每个logstore的【查询】页面的【索引】设置，并根据每个logstore存储的日志的字段，配置相应的索引。也可以使用CloudShell中的CLI的copy_logstore子命令来从源logstore复制一份索引到目标，再进行调整来简化操作。

权限秘钥准备

当前操作需要授权以便读取源logstore或写入目标logstore

通过AK秘钥授权通过角色授权（二期会支持）

需要准备好一个或多个（每个logstore对应一个）AK秘钥访问：

源logstore的最小RAM授权

{"Version": "1","Statement": [{"Action": ["log:ListShards","log:GetCursorOrData","log:GetConsumerGroupCheckPoint","log:UpdateConsumerGroup","log:ConsumerGroupHeartBeat","log:ConsumerGroupUpdateCheckPoint","log:ListConsumerGroup","log:CreateConsumerGroup"],"Resource": ["acs:log:*:*:project/源project/logstore/slb-log","acs:log:*:*:project/源project/logstore/slb-log/*"],"Effect": "Allow"}]}

目标logstore的最小RAM授权

{"Statement": [{"Action": ["log:Post*"],"Effect": "Allow","Resource": [ "acs:log:*:*:project/目标Project/logstore/slb-log-error", "acs:log:*:*:project/目标Project/logstore/slb-log-media", "acs:log:*:*:project/目标Project/logstore/slb-log-normal"]}],"Version": "1"}

也可以考虑将这两个授权合并成一个以便简化操作。

配置加工任务

进入加工规则界面

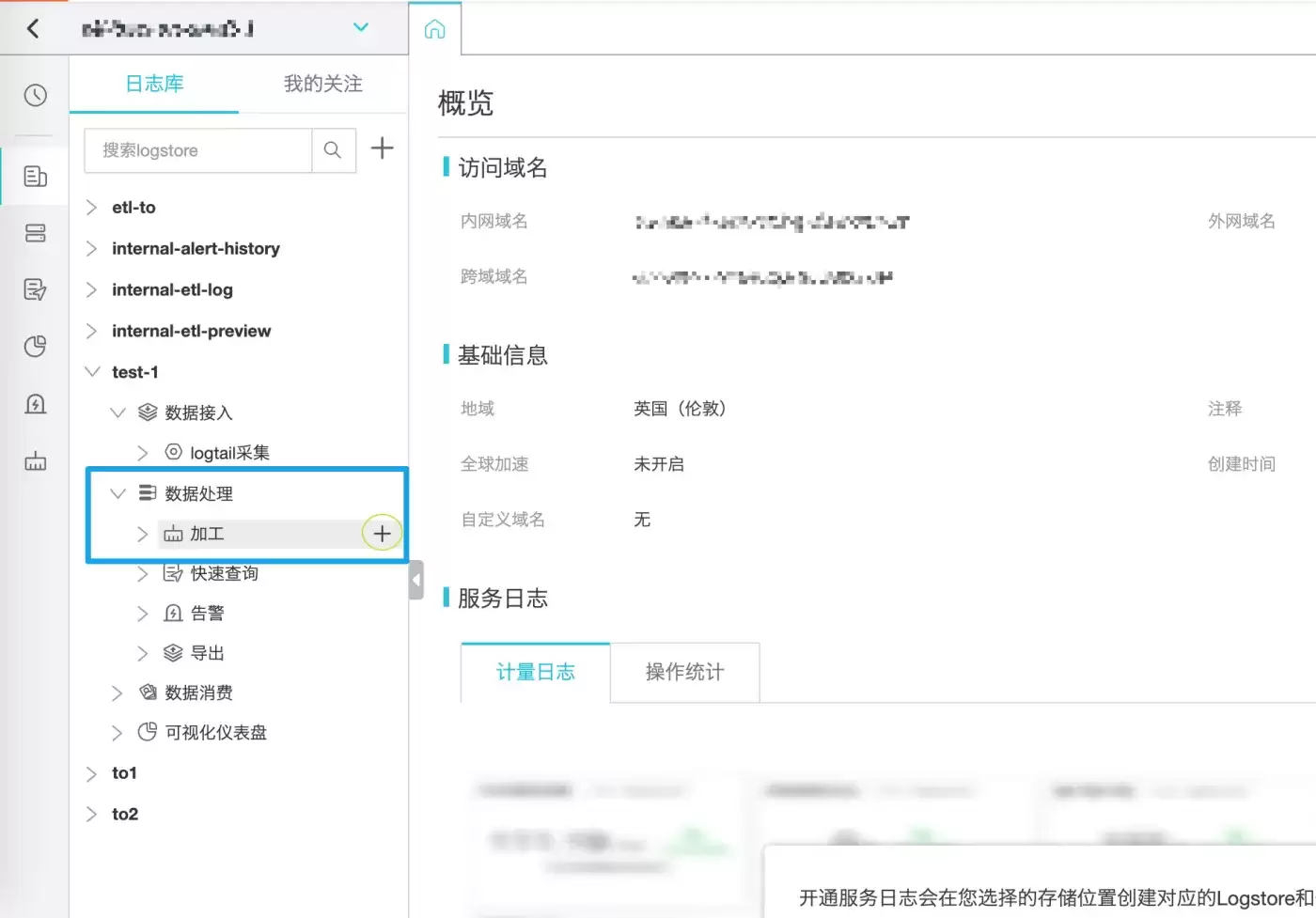

在日志服务列表中，选择源logstore（slb-log）的数据接入右边的 号直接进入加工模式.

进入交互的加工界面

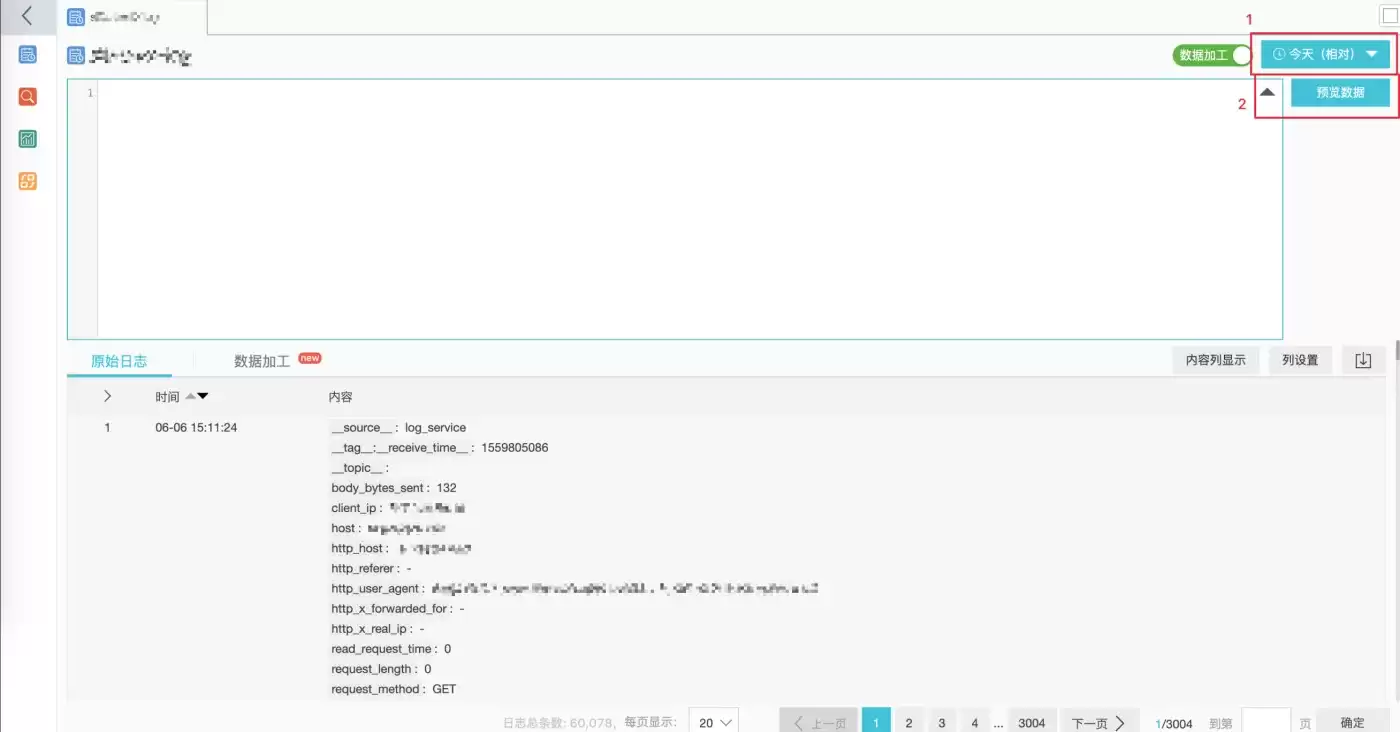

在 #1 中选择日期的时间，例如【今天】，确保能够看到数据：

复制失败的请求日志到sbl-log-error

在编辑框中输入如下的规则（关于语法说明，可参考后续的章节）：

e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))e_drop()

再点击【预览数据】，会弹窗提示输入访问源logstore的AK秘钥，输入前面准备好的AK秘钥：

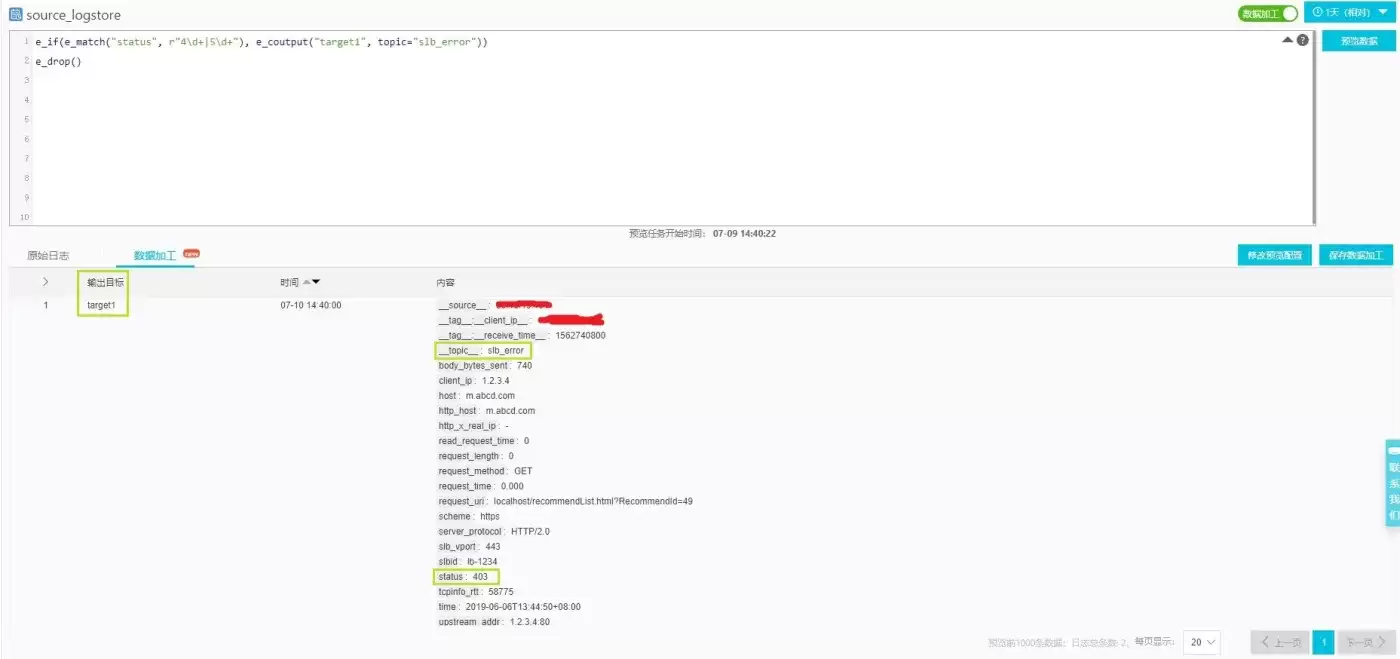

等待一会儿之后，可以在【数据加工】标签页中看到结果中，所有非2XX/3XX的请求会被输出到target1的目标中，且topic设置为了slb_error：

提取静态类请求日志并输出到sbl-log-media

在规则编辑框中更新如下规则（关于语法说明，可参考后续的章节）：

# e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))e_regex("request_uri", r"([.w] .w )", "object_file")e_regex("object_file",r"(w )$", "object_type")e_if(v("object_file"), e_compose(e_keep_fields(F_META, r"object_w |request_uri|client_ip|host|request_time"),e_output(name="target2", topic="slb_media_request")))e_drop()

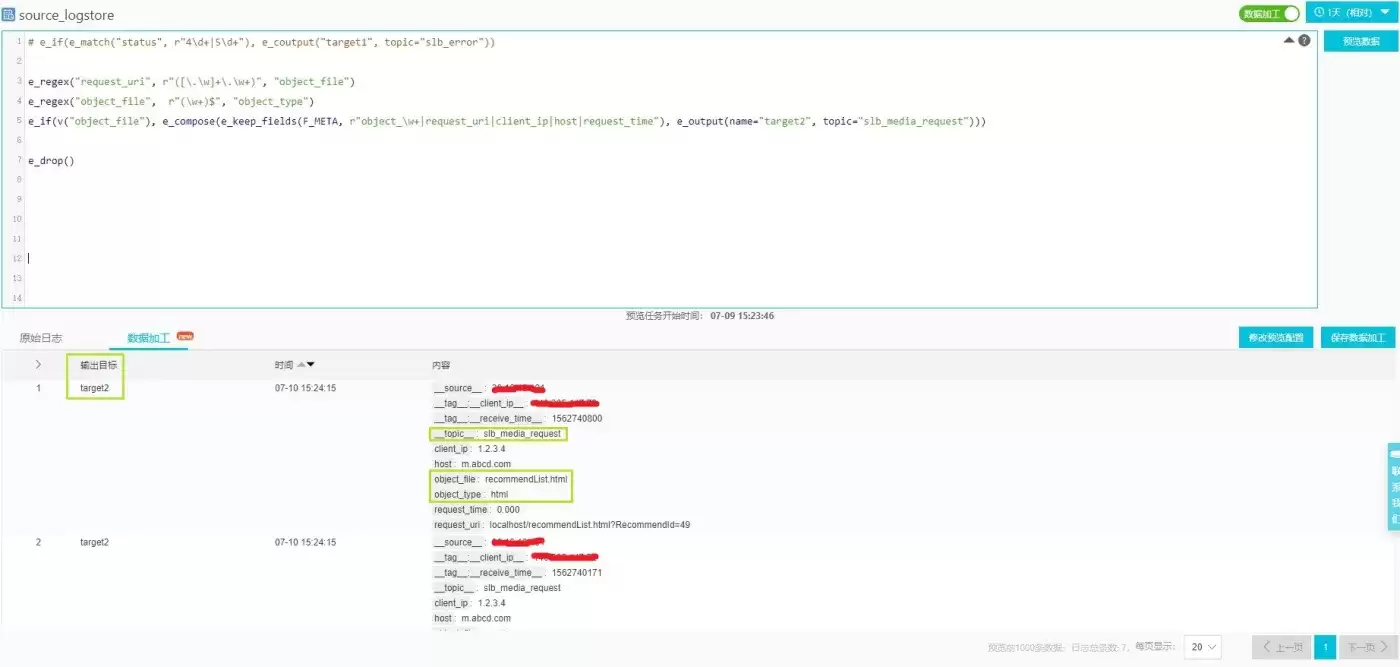

再点击【预览数据】，等一会，可以在【数据加工】标签页中看到结果，静态类请求将会被输出到target2的目标中。如前面需求描述，特定的字段被提取，并且还新增了2个字段object_file和object_type，并且topic设置为了slb_media_request：

调整字段并输出正常请求日志到sbl-log-normal

在编辑框中更新如下规则（关于语法说明，可参考后续的章节）：

# e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))# e_regex("request_uri", r"([.w] .w )", "object_file")# e_regex("object_file",r"(w )$", "object_type")# e_if(v("object_file"), e_compose(e_keep_fields(F_META, r"object_w |request_uri|client_ip|host|request_time"), #e_output(name="target2", topic="slb_media_request")))e_set("__topic__", "slb_normal")e_kv("request_uri", prefix="reqparam_")e_if(op_eq(v("http_x_real_ip"), "-"), e_set("http_x_real_ip", v('client_ip')))e_keep_fields(F_META, r"body_bytes_sent|client_ip|host|http_referer|http_x_real_ip|request_length","request_method|request_time|request_uri|scheme|slb_vport|slbid|status")

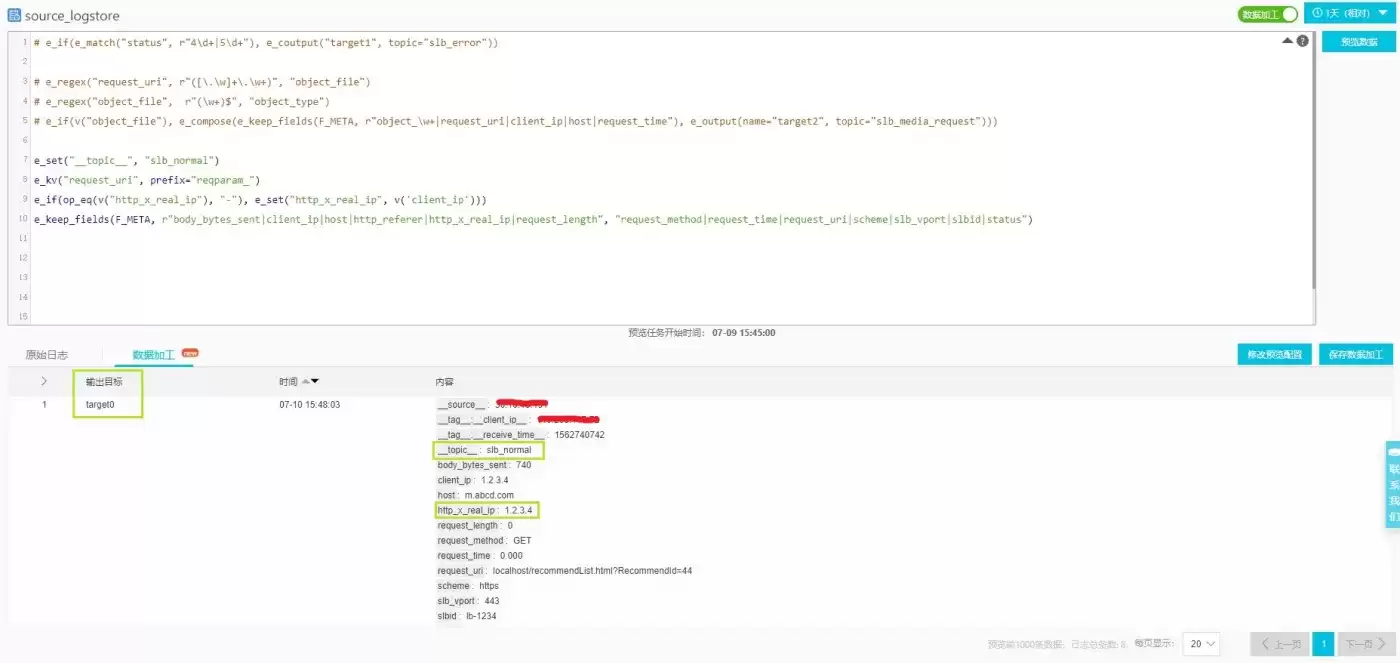

再点击【预览数据】，等一会，可以在【数据加工】标签页中看到结果，非媒体类请求将被输出到target0的目标中，如前面需求描述，特定的字段被提取，并且字段http_x_real_ip被设置成了非-的值，且topic设置为了slb_normal：

保存配置

最终加工规则
在确认规则正确后，去掉注释的部分，就是完整版本：

e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))e_regex("request_uri", r"([.w] .w )", "object_file")e_regex("object_file",r"(w )$", "object_type")e_if(v("object_file"), e_compose(e_keep_fields(F_META, r"object_w |request_uri|client_ip|host|request_time"),e_output(name="target2", topic="slb_media_request")))e_set("__topic__", "slb_normal")e_kv("request_uri", prefix="reqparam_")e_if(op_eq(v("http_x_real_ip"), "-"), e_set("http_x_real_ip", v('client_ip')))e_keep_fields(F_META, r"body_bytes_sent|client_ip|host|http_referer|http_x_real_ip|request_length","request_method|request_time|request_uri|scheme|slb_vport|slbid|status")

配置目标

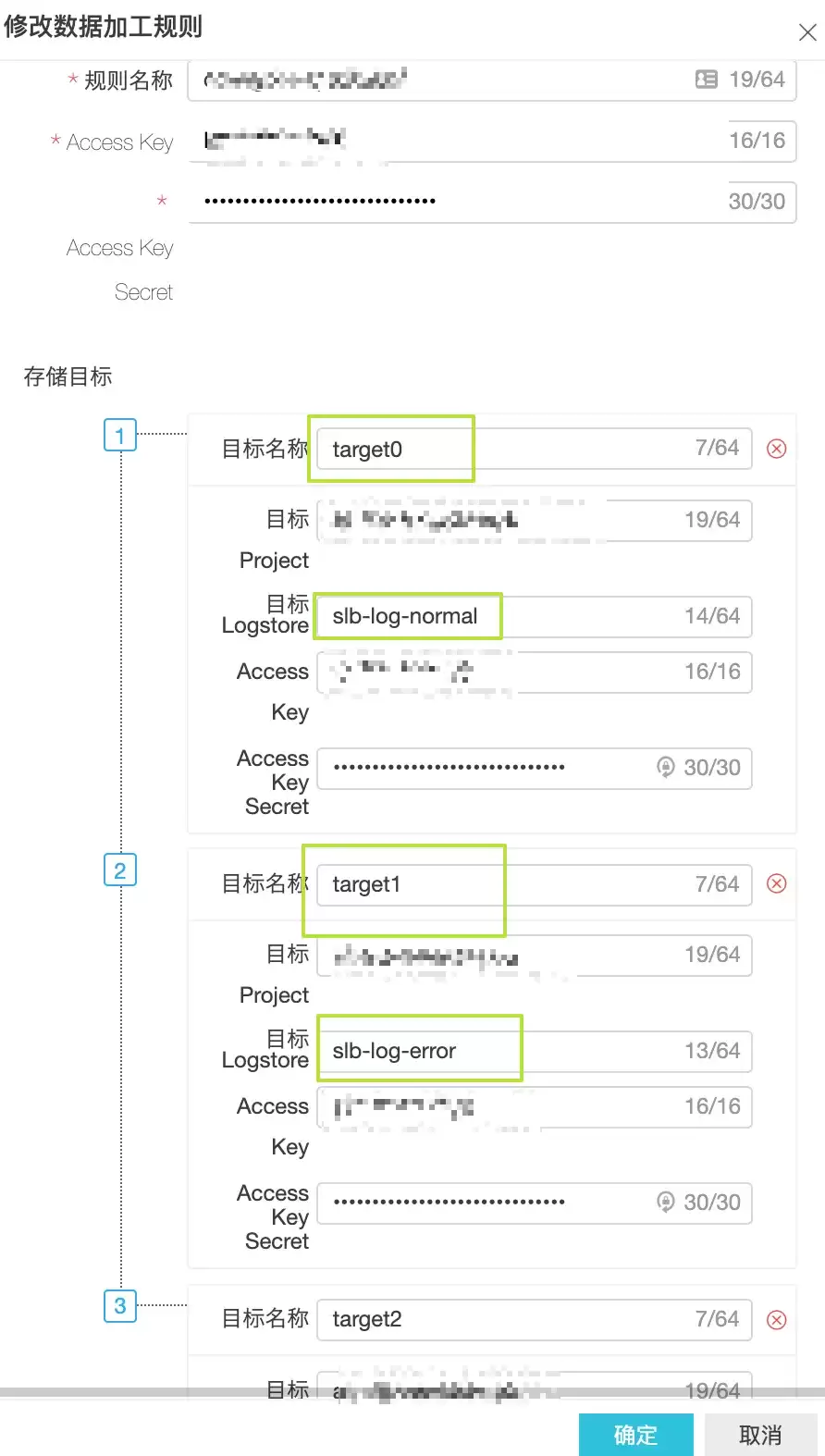

点击【保存加工配置】，在配置中，依据前面的需求，配置源logstore的秘钥（预览的时候已经配置了），以及3个目标logstore的Project名、logstore名和写入的AK秘钥。注意3个目标的逻辑名称需要与规则中应用的规则保持一致。

配置加工范围
在加工范围中，可以根据情况选择【所有】、【某个时间开始】或者特定范围，这里选择【某个时间开始】，并选择此刻。那么保存后，新写入源logstore的数据将会自动应用规则写入到配置的3个目标去。
注意, 这里的时间是日志接收时间

加工任务管理与监控

任务管理

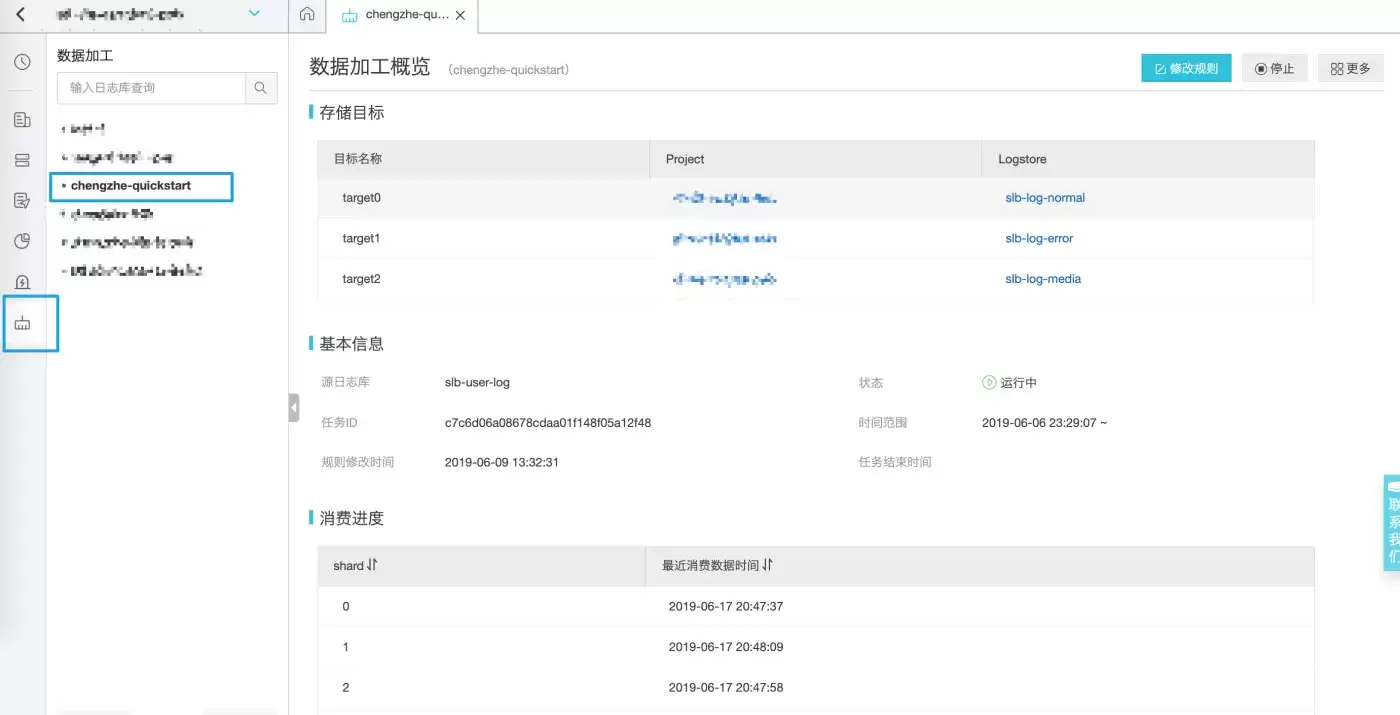

点击日志服务项目页面的左侧导航栏中的【数据加工】，可以看到保存的加工任务，可以根据情况选择修改、停止、重启等操作。

规则洞察

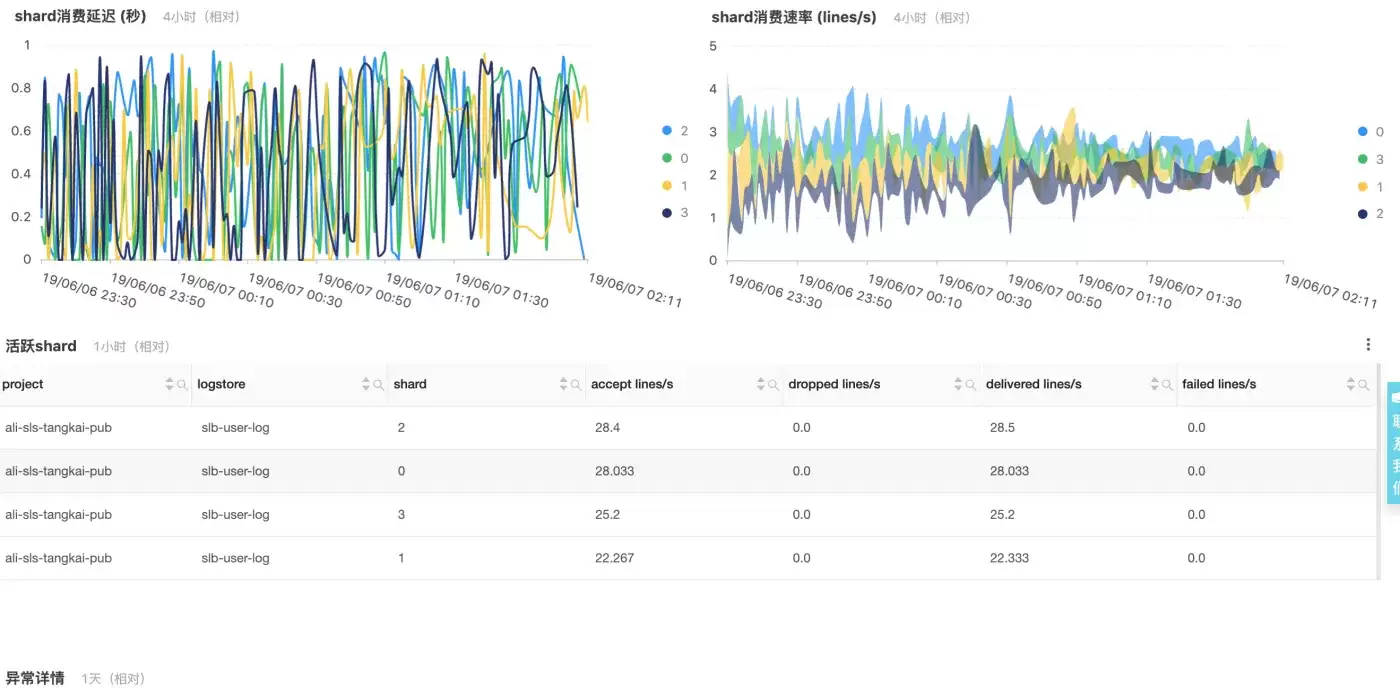

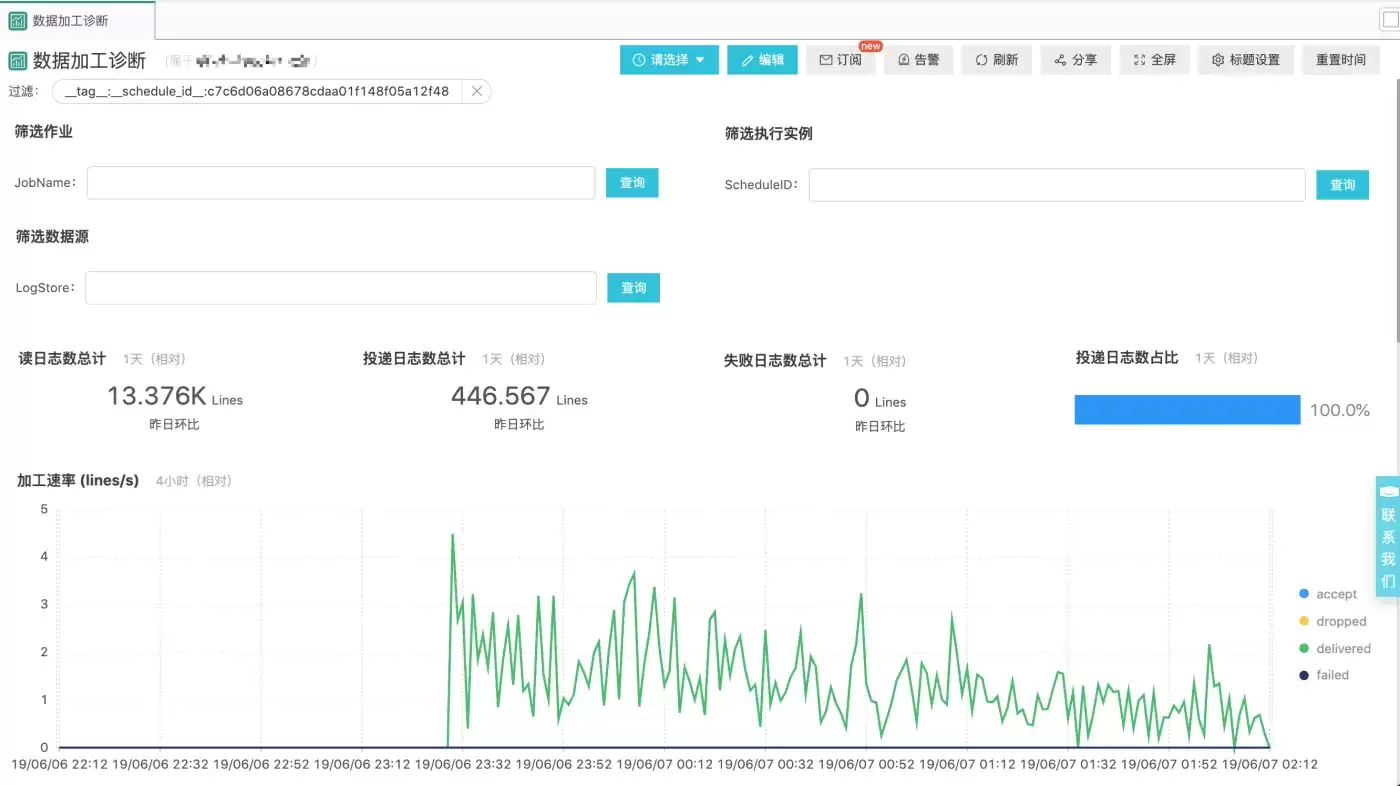

对于数据加工的任务详情中下方就是任务的执行状态：

语法详细说明

第一次预览操作

规则

e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))e_drop()

说明

这里使用条件判断e_if(条件，操作)，当条件e_match为真时，执行操作e_coutput。 操作e_match("status", r"4d |5d ")检查日志的status字段值是否为4XX或5XX的形式；Python语法中，字符串前面用r修饰，可以避免写两个的麻烦。操作：e_coutput('target1', topic="slb_error") 表示复制一份数据并输出到目标target1中，并且将topic设置为slb_error 函数e_drop()表示丢弃所有剩余的日志；这里是为了预览的效果特意加上，实际保存的配置中不会有这句话。

第二次预览操作

规则

# e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))e_regex("request_uri", r"([.w] .w )", "object_file")e_regex("object_file",r"(w )$", "object_type")e_if(v("object_file"), e_compose(e_keep_fields(F_META, r"object_w |request_uri|client_ip|host|request_time"),e_output(name="target2", topic="slb_media_request")))e_drop()

详细说明

操作e_regex()表示从字段request_uri中提取了字段object_file，然后进一步从object_file中提取了object_type，如果object_file不存在，字段object_type也不会存在。e_compose(操作1，操作2)对两个操作进行组合，依次执行。e_if(条件，e_compose(操作1，操作2))表示对于字段object_file不为空的事件，保留特定字段，并且输出到target2，由于这里使用的是e_output而非e_coutput，因此这些事件被输出后不再后续处理。规则中的第一行步骤使用Python的语法方式#注释掉了，保留最后一行e_drop()的目的是方便预览。

第三次预览操作

规则

# e_if(e_match("status", r"4d |5d "), e_coutput("target1", topic="slb_error"))# e_regex("request_uri", r"([.w] .w )", "object_file")# e_regex("object_file",r"(w )$", "object_type")# e_if(v("object_file"), e_compose(e_keep_fields(F_META, r"object_w |request_uri|client_ip|host|request_time"), #e_output(name="target2", topic="slb_media_request")))e_set("__topic__", "slb_normal")e_kv("request_uri", prefix="reqparam_")e_if(op_eq(v("http_x_real_ip"), "-"), e_set("http_x_real_ip", v('client_ip')))e_keep_fields(F_META, r"body_bytes_sent|client_ip|host|http_referer|http_x_real_ip|request_length","request_method|request_time|request_uri|scheme|slb_vport|slbid|status")

详细说明

操作e_set()设置默认事件的__topic__操作e_kv()，对字段request_uri的值进行KV操作，自动提取其中的键值对并放到事件中。进一步的基于表达式函数op_eq设置了字段http_x_real_ip的值。最后e_keep_fields保留特定字段。这里没有使用e_output()等，因为默认会将事件输出到第一个配置的目标target0中。
