CAD三维转化三视图技巧
时间：2026-07-01 11:50:08 编辑：袖梨 来源：一聚教程网
习惯先绘制三维实体再生成三视图，若你也想实现此类转换，希望能为你提供一些参考和帮助。
1、 打开需转三视图的实体模型
2、 将模型空间切换至布局空间
3、 调整布局比例后，将图框插入到布局中。
4、 点击视图按钮，下拉选择视口，在子菜单中点击新建四个视口即可完成操作。
5、 在图框内选定新建视口位置，双击激活左上角视口并设为主视图，依次调整各视图后锁定窗口。
6、 新建窗口时出现的线条令人烦躁，可按以下方法将其移除。

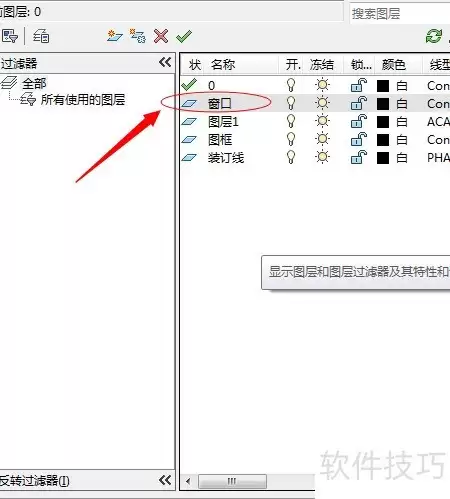

7、 打开图层管理器，新建图层并命名为视口，完成后关闭管理器。
8、 选中视口线框，进入图层管理器，找到新建的视口图层，点击图层开关将其关闭，使小灯图标变为灰色即可。
9、 确认关闭视口图层
10、 此时视口的线条将不再显示。
11、 绘制并标注图形，完成三视图转换。
