canvas绘制折线路径动画实现

时间:2025-07-16 15:50:01 编辑:袖梨 来源:一聚教程网

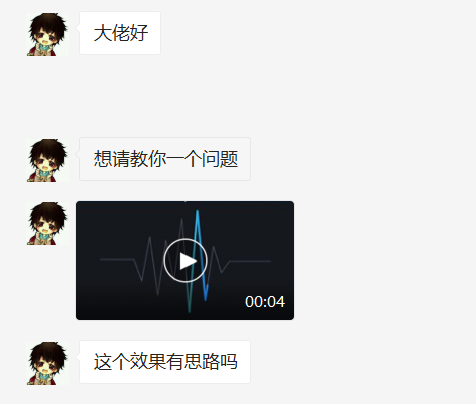

最近有读者加我微信咨询这个问题:

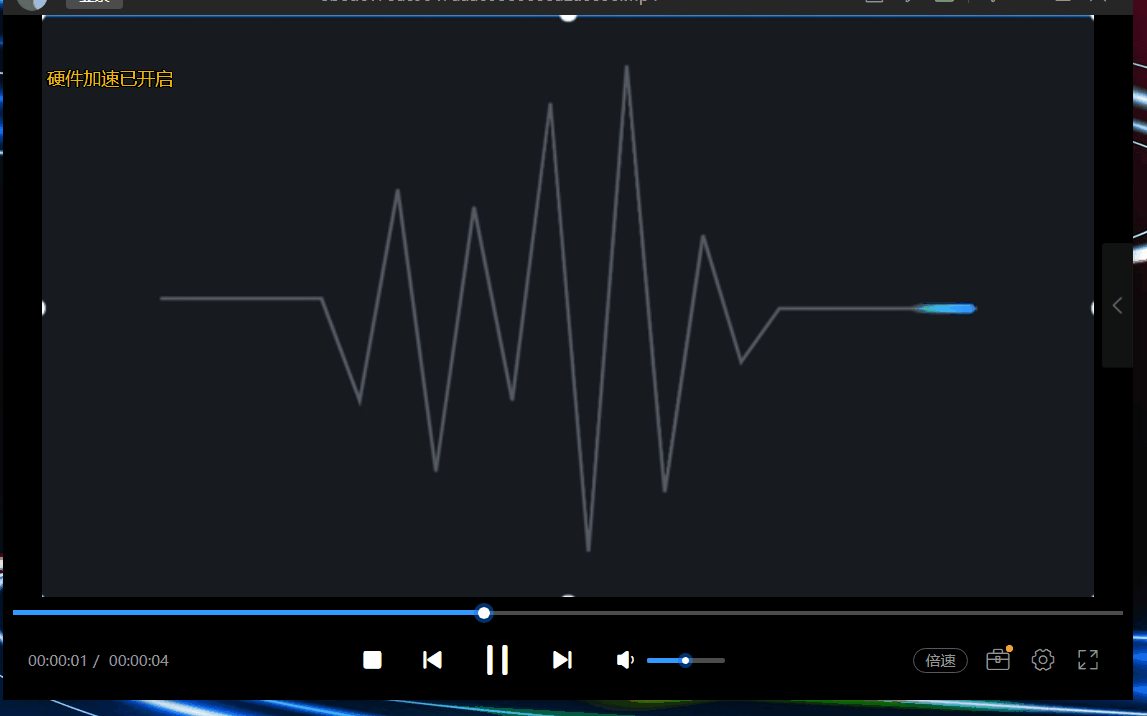

其中的效果是一个折线路径动画效果,如下图所示:

要实现以上路径动画,一般可以使用svg的动画功能。或者使用canvas绘制,结合路径数学计算来实现。如果用canvas来绘制,其中的难点在于:

需要计算子路径,这块计算比较复杂。(当然是可以实现的) 渐变的计算, 从图中可以看出,动画的子路径是有渐变效果的,如果要分段计算渐变也很复杂。

本文介绍一种思路,使用clip方法,动态移动clip的区域,来达到近似的效果。具体怎么做。

绘制灰色路径

绘制路径的代码比较简单,此处就不详细说明,下面代码就模拟了了一个折线路径的绘制:

 ctx.beginPath();     ctx.moveTo(100,100); ctx.lineTo(200,100); ctx.lineTo(230,200); ctx.lineTo(250,50); ctx.lineTo(270,180); ctx.lineTo(300,60); ctx.lineTo(330,160); ctx.lineTo(350,60); ctx.lineTo(380,100); ctx.lineTo(480,100); ctx.strokeStyle = "gray"; ctx.lineJoin = "round"; ctx.stroke();

效果如下:

绘制亮色路径

绘制亮色路径的代码和绘制灰色路径的代码一样,只是样式是一个亮的颜色:

ctx.save();            ctx.beginPath();                ctx.moveTo(100,100);            ctx.lineTo(200,100);            ctx.lineTo(230,200);            ctx.lineTo(250,50);            ctx.lineTo(270,180);            ctx.lineTo(300,60);            ctx.lineTo(330,160);            ctx.lineTo(350,60);            ctx.lineTo(380,100);            ctx.lineTo(480,100);            ctx.strokeStyle = "gray";            ctx.lineJoin = "round";            ctx.stroke();

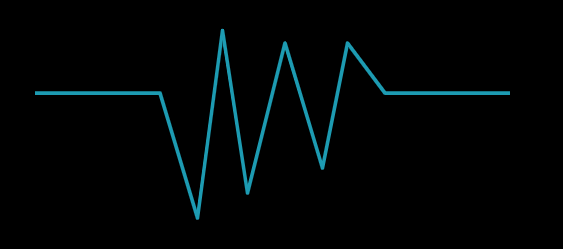

效果如下:

clip控制亮色路径的绘制区域

canvas的clip方法可以控制绘制的区域,通过该方法,可以控制智绘制路径的一部分:

        ctx.beginPath();        ctx.rect(offset,0,100,500); // offset 等于0        ctx.clip();           ...        ctx.stroke();

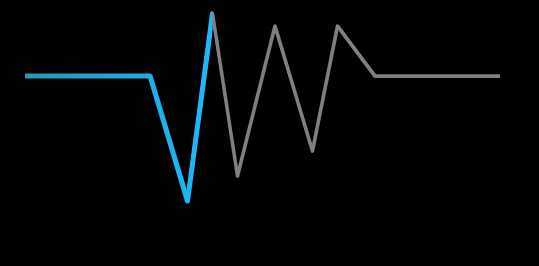

clip之后,亮色路径就只会绘制一部分,如下图:

动画效果

通过不断变化offset的值,就可以大道亮色路径移动的效果,代码如下:

 offset += 2; if(offset > 600){       offset = 100; }requestAnimationFrame(animate);

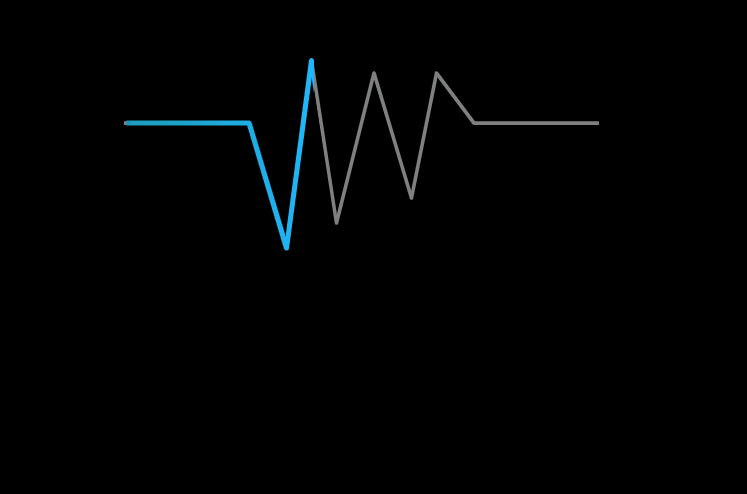

最终效果如下:

渐变

我们知道渐变没法沿着任意路径,如果计算折线,分段计算渐变又很麻烦。 其实在本案例中,虽然是折线,但是整体的运动方向总是从左往右的,所以可以用从左往右的渐变来近似模拟既可以:

function createGradient(ctx,x0,y0,x1,y1){          var grd = ctx.createLinearGradient(x0,y0,x1,y1);           grd.addColorStop(0,'#129ab3');           grd.addColorStop(1,"#19b5fe");           return grd;}ctx.strokeStyle = createGradient(ctx,offset,0,offset + 100,0);

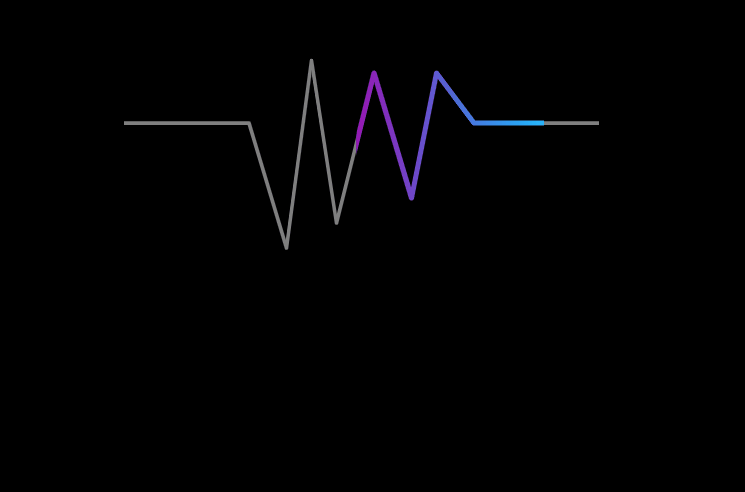

最终效果如下所示:

全部代码

<!DOCTYPE html><html lang="en"><head>    <meta charset="UTF-8">    <title>line animate</title>    <style>        canvas {            border: 1px solid #000;        }    </style></head><body>    <canvas id="canvas" width="600" height="400"></canvas>    <script>        var ctx = document.getElementById( 'canvas' ).getContext( '2d' );        var w = canvas.width,                h = canvas.height;        var x = w / 2,y = h / 2;        function setupCanvas(canvas) {            let width = canvas.width,            height = canvas.height,            dpr = window.devicePixelRatio || 1.0;            if (dpr != 1.0 ) {            canvas.style.width = width + "px";            canvas.style.height = height + "px";            canvas.height = height * dpr;            canvas.width = width * dpr;            ctx.scale(dpr, dpr);            }        }        setupCanvas(canvas);        var offset = 100;        function createGradient(ctx,x0,y0,x1,y1){           var grd = ctx.createLinearGradient(x0,y0,x1,y1);           grd.addColorStop(0,'#9a12b3');           grd.addColorStop(1,"#19b5fe");           return grd;        }        function animate(){            ctx.fillStyle = "black";            ctx.fillRect(0,0,canvas.width,canvas.height);            ctx.lineWidth = 3;            ctx.save();            ctx.beginPath();                ctx.moveTo(100,100);            ctx.lineTo(200,100);            ctx.lineTo(230,200);            ctx.lineTo(250,50);            ctx.lineTo(270,180);            ctx.lineTo(300,60);            ctx.lineTo(330,160);            ctx.lineTo(350,60);            ctx.lineTo(380,100);            ctx.lineTo(480,100);            ctx.strokeStyle = "gray";            ctx.lineJoin = "round";            ctx.stroke();             ctx.beginPath();            ctx.rect(offset,0,150,500);            ctx.clip();            ctx.beginPath();            ctx.moveTo(100,100);            ctx.lineTo(200,100);            ctx.lineTo(230,200);            ctx.lineTo(250,50);            ctx.lineTo(270,180);            ctx.lineTo(300,60);            ctx.lineTo(330,160);            ctx.lineTo(350,60);            ctx.lineTo(380,100);            ctx.lineTo(480,100);            ctx.lineWidth = 4;            ctx.strokeStyle = createGradient(ctx,offset,0,offset + 150,0);            ctx.lineCap = "round";            // ctx.globalCompositeOperation = 'lighter';            ctx.lineJoin = "round";            ctx.stroke();             ctx.restore();            offset += 2;            if(offset > 600){                offset = 100;            }            requestAnimationFrame(animate);        }        animate();    </script></body></html>

总结

其实整体思路是用了近似,而不是严格的控制路径长度和渐变效果,这样可以更方便实现以上功能。 其实人眼有时候是分辨不出来一些细节,可视化,有的时候只有能够达到让人“觉得”是那么回事,其实目的也就达到了。以上方案只能适用于,折线路径的整体方向是一致的。如果整体方向是先水平向右,然后在垂直向下,或者甚至出现往回拐的情况,就不适合了。
